ПОЛІЕТИЛЕНОКСИД Polyethylene Oxide (USPNF); CAS Registry № 25322, син.: polyoxirane, polyoxyethylene, Polyox WSR.
Відповідно до USPNF П. — неіонний гомополімерний етиленоксид, представлений формулою (СН2–СН2О)n, де n — середнє число оксиетиленових груп. Може мати до 3% діоксиду кремнію. Отримують П. шляхом полімеризації етиленоксиду з використанням відповідного каталізатора. Мол. м. гомополімерів наведена в табл. 1.
П. — це білий (або білуватий) вільноплинний порошок зі слабким запахом аміаку, що має такі фізико-хімічні характеристики: щільність –1,3 г/см3; Тпл =65–70 ˚С; вміст вологи <1%; розчиняється у воді, хлороформі, метиленхлориді; не розчиняється в аліфатичних вуглеводнях, етиленгліколі та більшості спиртів; в’язкість (динамічна) наведена в табл. 2; несумісний з сильними окисниками. Зберігають у герметичних контейнерах у прохолодному сухому місці. При використанні слід уникати високих температур, оскільки це може призвести до зниження в’язкості.
Таблиця 1. Приблизна мол. м. гомополімерів П.
| Вид поліоксу | Приблизна кількість одиниць, що повторюються | ~Мол. м. |
| WSR N-10 | 2275 | 100 000 |
| WSR N-80 | 4500 | 200 000 |
| WSR N-750 | 6800 | 300 000 |
| WSR N-3000 | 9100 | 400 000 |
| WSR 205 | 14 000 | 600 000 |
| WSR 1105 | 20 000 | 900 000 |
| WSR N-12K | 23 000 | 1 000 000 |
| WSR N-60K | 45 000 | 2 000 000 |
| WSR 301 | 90 000 | 4 000 000 |
| WSR Coagulant | 114 000 | 5 000 000 |
| WSR 303 | 159 000 | 7 000 000 |
Таблиця 2. В’язкість П. при 25 оС
| Вид поліоксу | 5% розчин | 2% розчин | 1% розчин |
| WSR N-10 | 30–50 | – | – |
| WSR N-80 | 55–90 | – | – |
| WSR N-750 | 600–1200 | – | – |
| WSR N-3000 | 2250–4500 | – | – |
| WSR 205 | 4500–8800 | – | – |
| WSR 1105 | 8800–17 600 | – | – |
| WSR N-12K | – | 400–800 | – |
| WSR N-60K | – | 2000–4000 | – |
| WSR 301 | – | – | 1650–5500 |
| WSR Coagulant | – | – | 5500–7500 |
| WSR 303 | – | – | 7500–10 000 |
Застосовують у фармацевтичній технології як зв’язувальну речовину у виробництві таблеток у концентрації 5–85%. П. з більш високою мол. м. сповільнює вивільнення діючих речовин. Співвідношення між здатністю до набухання (рисунок) і мол. м. полімерів П. може служити показником вибору продуктів для використання в препаратах з проміжним або затримуючим вивільненням діючої речовини матрицею. П. є добрими адгезивними полімерами. П. з високою мол. м. є добрими загусниками (див. табл. 2) (для покращання показників в’язкості до водних систем додають алкоголь). П. може служити матеріалом для розроблення складу гідрогелів та продуктів для оброблення ран.

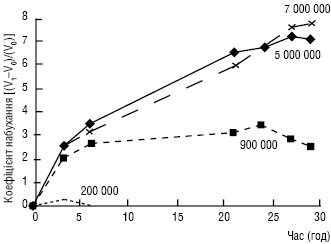

Рисунок. Здатність набухання 4 П. (таблетки по 28 мм у 300 мл води)
Dhawan S., Varma M., Sinha V.R. High molecular weight poly(ethylene oxide)-based drug delivery systems. Part 1: hydrogeles and hydrophilic matrix systems // Pharm. Technol. — 2005. — № 29 (5).
